母線槽具有傳輸容量大、線路損耗小、短路強度高、散熱性能好，其緊湊的結構和通用互換性可使用戶的線路變更，擴展、分支更為方便、靈活.
母線槽 的詳細介紹

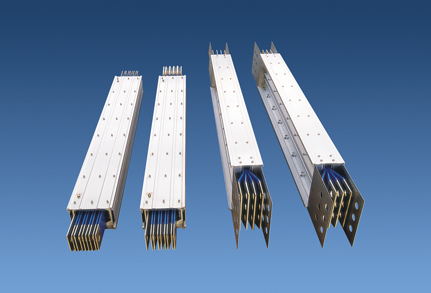

母線槽
產品概述
母線槽是封閉、密集、絕緣型的母線槽，插接式高強封閉母線集空氣與密集母線之優點，既能承受較強的電動力，又具較好的散熱性能，大大提高了其載荷能力。加之外殼結構設計，采用成型機成型，使其具有非凡的支撐強度，可保證連接6m母線中心沿重70公斤的壓力，跨度不超過15㎜，解決了大跨度安裝無法支撐中吊裝的困惑。廣泛應用于各行業的輸配電系統中，安裝維護方便。
母線槽適用于交流三相四線，三線五線制，頻帶率50-60HZ，額定電壓至660V，額定工作電流250-5000A的供配電系統，承擔配電任務，用于低壓配電屏與大，中型負載的連接，作為大電流的輸電，用于電力變壓器與低壓配電屏以及重型負載的連接。主要應用于現代化的車間，汽車制造廠，電機制造業的電焊線，工業用電爐，廠房和高層建筑等。
天寶系列母線槽是封閉、密集、絕緣型的母線槽，插接式高強封閉母線集空氣與密集母線之優點，既能承受較強的電動力，又具較好的散熱性能，大大提高了其載荷能力。加之外殼結構設計，采用成型機成型，使其具有非凡的支撐強度，可保證連接6m母線中心沿重70公斤的壓力，跨度不超過15㎜，解決了大跨度安裝無法支撐中吊裝的困惑。廣泛應用于各行業的輸配電系統中，安裝維護方便。
 |
|
CMC、FKC、FCC、FZM系列母線槽 | |||||||||
| 額定電流 (A) | 每相銅排規格 (mm) | 電阻值 Rx10-6Ω/m | 電抗值 Rx10-6Ω/m | 阻抗值 Rx10-6 Ω/m | 每米重量 kg/m | 電壓降 | |||
| 50HZ功率因素 | |||||||||
| 1 | 0.9 | 0.8 | 0.7 | ||||||
| 160 | 25x3 | 90.00 | 60.30 | 99.00 | 10 | 0.0329 | 0.0342 | 0.0326 | 0.0305 |
| 250 | 35x3 | 94.00 | 30.00 | 98.73 | 13 | 0.0326 | 0.0339 | 0.0323 | 0.0308 |
| 400 | 30x6 | 70.50 | 27.00 | 75.50 | 15 | 0.0488 | 0.0521 | 0.0503 | 0.0475 |
| 630 | 50x6 | 56.40 | 25.00 | 61.70 | 22 | 0.0615 | 0.0073 | 0.0656 | 0.0626 |
| 800 | 60x6 | 40.29 | 23.10 | 46.44 | 25 | 0.0588 | 0.0642 | 0.0039 | 0.0619 |
| 1000 | 80x6 | 34.50 | 17.90 | 38.87 | 30 | 0.0598 | 0.0673 | 0.0664 | 0.0640 |
| 1250 | 100x6 | 22.60 | 13.90 | 26.53 | 35 | 0.0489 | 0.0573 | 0.0572 | 0.0557 |
| 1600 | 140x6 | 18.80 | 9.64 | 21.13 | 45 | 0.0521 | 0.0585 | 0.0577 | 0.0555 |
| 2000 | 175x6 | 14.10 | 8.37 | 16.39 | 55 | 0.0488 | 0.0566 | 0.0565 | 0.0549 |
| 2500 | 2x115x6 | 11.29 | 6.47 | 13.01 | 75 | 0.0489 | 0.0562 | 0.0559 | 0.0542 |
| 3150 | 2x140x6 | 9.20 | 5.54 | 10.74 | 90 | 0.0502 | 0.0584 | 0.0583 | 0.0567 |
| 4000 | 3x125x6 | ||||||||

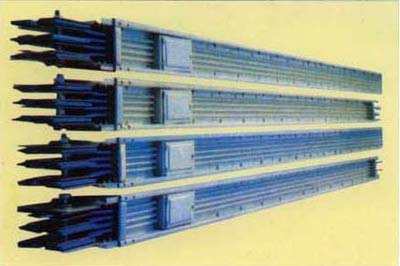

CMC-3A密集型插接式母線槽
CMC-3A母線槽是我廠在吸收消化日本母線技術的基礎上研制開發的第一代母線產品。

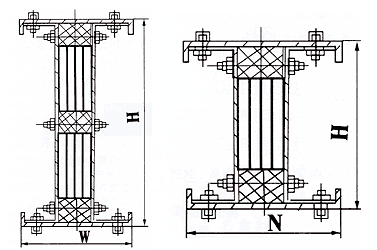

1、母線結構及電流等級表CMC-3A鋁質母線。
| 額定 電流 | 每相母線 （mm) | 3線制 | 4線制 | 5線制 | ||||||
| W (mm) | H (mm) | 重量 kg/M | W (mm) | H (mm) | 重量 kg/M | W (mm) | H (mm) | 重量 kg/M | ||
| 250 | 6×40 | 125 | 100 | 9 | 140 | 100 | 11 | 160 | 100 | 12 |
| 400 | 6×50 | 125 | 120 | 11 | 140 | 120 | 13 | 160 | 120 | 14 |
| 630 | 6×60 | 125 | 120 | 13 | 140 | 120 | 15 | 160 | 120 | 16 |
| 800 | 6×80 | 125 | 170 | 16 | 140 | 170 | 19 | 160 | 170 | 21 |
| 1000 | 6×100 | 125 | 170 | 18 | 140 | 170 | 23 | 160 | 170 | 26 |
| 1250 | 6×140 | 125 | 230 | 23 | 140 | 230 | 28 | 160 | 230 | 33 |
| 1600 | 6×170 | 125 | 230 | 29 | 140 | 230 | 31 | 160 | 230 | 36 |

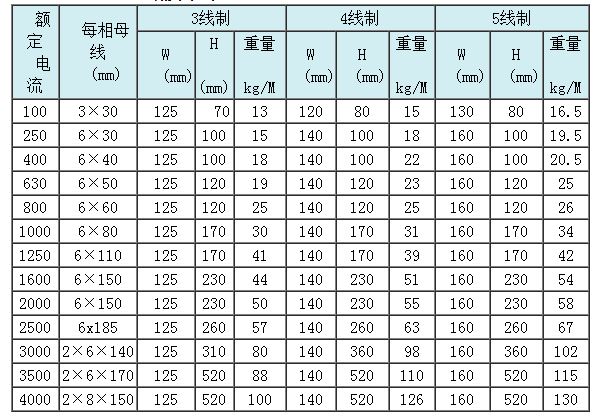

2、CMC-3A銅質母線
CFW-3A插接式高強度封閉母線槽
本母線集空氣與密集母線之優點，既能承受較強的電動力，又具較好的散熱性能，大大提高了其載荷能力。加之外殼結構設計，采用成型機成型，使其具有非凡的支撐強度，可保證連接6m母線中心沿重70公斤的壓力，跨度不超過15mm，觖決了大跨度安裝無法支撐吊裝的困惑。

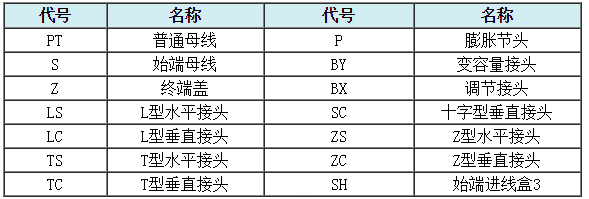

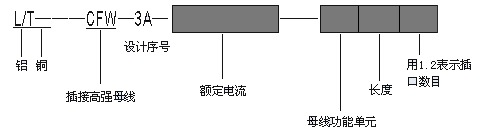

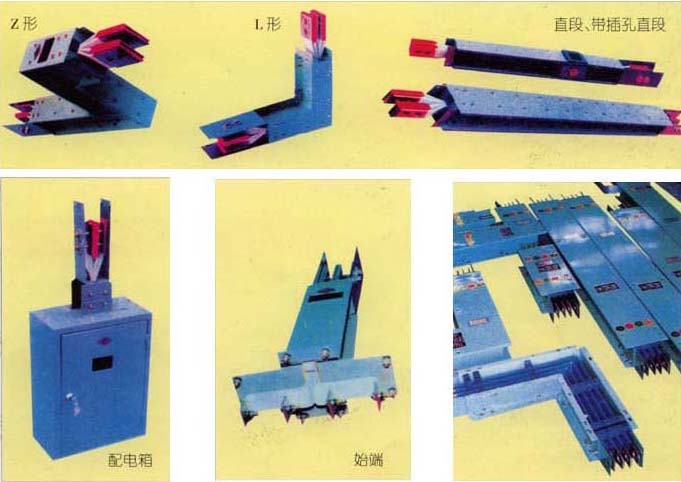

母線功能單元代號表
分岔母線：分支電流≥250A以上采用分岔母與插接開關箱連接，可保證面接觸的效果，更為安全。

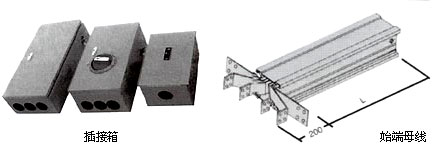

| 插接箱外型尺寸表
|
插接開關箱內裝自動空氣開關（型號可根據用戶選擇）確保分載，短路保護。規格為100A、250A、630A，整定值根據用戶選擇，并生產組合配電、動力插接箱。

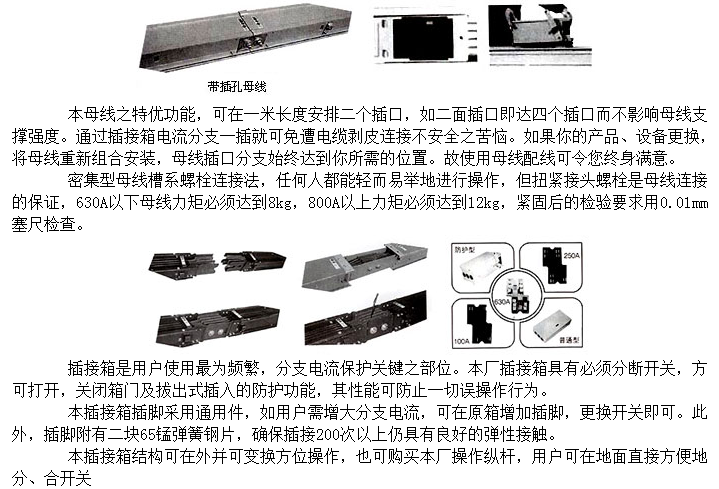

插接箱的插腳是重要的部件。本廠獨有的工藝在插腳另加二塊65猛彈簧鋼片,確保插接200次以上仍具有良好的彈性接觸。
,
CFW-3A插接式高強封閉母線槽

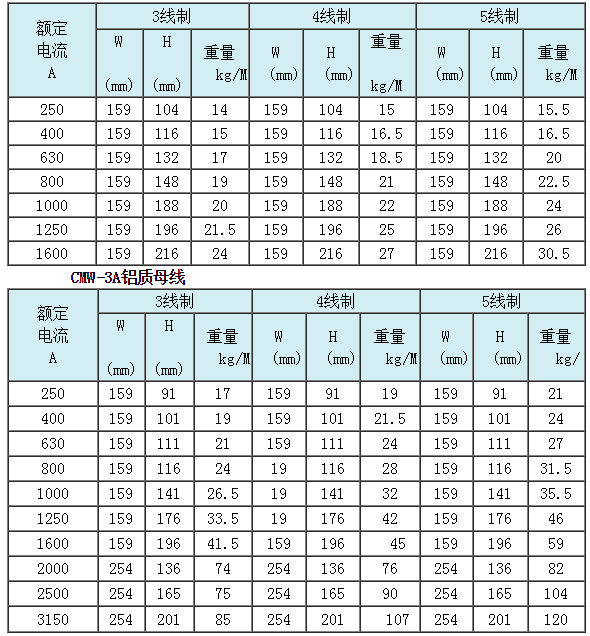

CFW-3A銅質母線

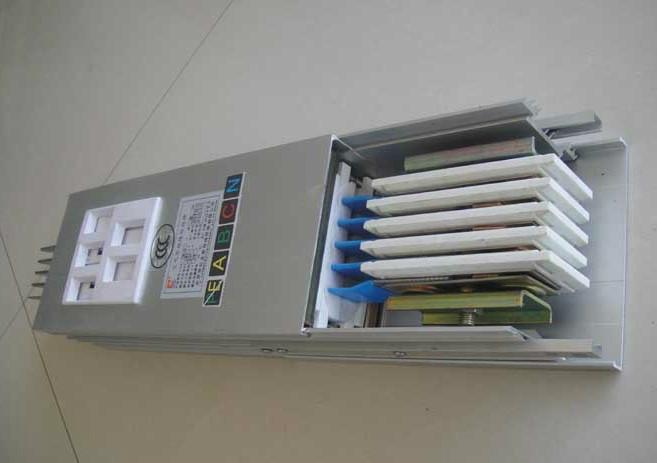

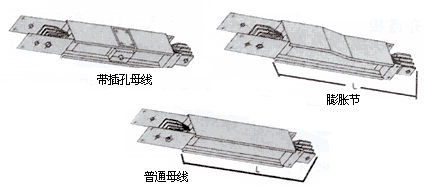

帶插孔母線、插接箱
